Studium przypadku: Niestandardowa mosiężna wkładka sześciokątna (GI-CNC-CP-001) poprawia niezawodność montażu u klientów zajmujących się sprzętem elektronicznym

GRANDIND® przedstawia prawdziwy praktyczny przypadek zastosowania mosiężnej płytki sześciokątnej z rowkiem, koncentrując się na szwajcarskim procesie obróbki tokarskiej i rzeczywistej wydajności płytki w rozwiązywaniu problemów montażowych. Cała zawartość opiera się na rzeczywistych rysunkach klientów, operacjach obróbki na miejscu, zapisach kontroli jakości i informacjach zwrotnych dotyczących długoterminowego stabilnego użytkowania, zapewniając cenne referencje dla klientów z branży elektronicznej, motoryzacyjnej i przemysłowej potrzebujących niezawodnych mosiężnych wkładek gwintowanych.

Współpracującym klientem jest średniej wielkości producent sprzętu elektronicznego, specjalizujący się w przemysłowych panelach sterowania i złączach elektrycznych. W październiku 2025 roku klient skontaktował się z GRANDIND® w związku z pilnymi potrzebami: oryginalne mosiężne wkładki stosowane w złączach elektrycznych miały częste problemy, w tym nierówną teksturę gwintu, słabe dopasowanie śrub, łatwe zużycie gwintu po wielokrotnym montażu i demontażu oraz niestabilną wytrzymałość na wyrywanie, która powodowała luźne wkładki podczas pracy sprzętu. Problemy te nie tylko wpłynęły na jakość produktu, ale także zwiększyły koszty konserwacji i skargi klientów.

Klient podkreślił, że nowa mosiężna wkładka sześciokątna musi ściśle odpowiadać rysunkom 2D i 3D klienta, bez dodatkowych zmian projektowych. Podstawowymi wymaganiami były stabilna precyzja gwintu, płynny montaż, odporność na zużycie i kwalifikowana wytrzymałość na wyciąganie – a wszystko to opierało się na profesjonalnej technologii obróbki, a nie na nadmiernym projektowaniu. Po zapoznaniu się z rysunkami klienta firma GRANDIND® ustaliła, że ​​szwajcarska technologia toczenia była optymalnym wyborem do produkcji mosiężnej płytki z sześciokątnym rowkiem, ponieważ doskonale sprawdza się w obróbce małych, precyzyjnych elementów gwintowanych przy stałej jakości partii.

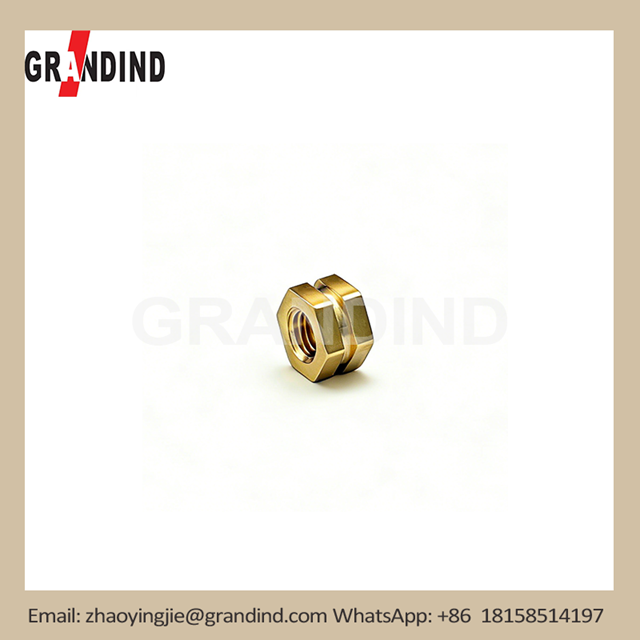

GRANDIND® ściśle przestrzegał wymagań klienta, aby wyprodukować mosiężną płytkę z sześciokątnym rowkiem (model: GI-CNC-CP-001) przy użyciu precyzyjnego szwajcarskiego sprzętu tokarskiego. W przeciwieństwie do zwykłego toczenia, toczenie szwajcarskie wykorzystuje tuleję prowadzącą do mocowania pręta mosiężnego, minimalizując wibracje podczas obróbki i zapewniając, że mosiężna płytka z sześciokątnym rowkiem osiąga stałą dokładność wymiarową i gładkie profile gwintów. Proces ten jest szczególnie odpowiedni w przypadku małych wkładek mosiężnych, ponieważ może skutecznie kontrolować koncentryczność wewnętrznego gwintu wkładki i zewnętrznej struktury sześciokątnej, unikając niewspółosiowości powodującej trudności montażowe.

Podczas obróbki mosiężnej płytki sześciokątnej GRANDIND® kontrolował kluczowe wskaźniki precyzji w ramach praktycznych standardów przemysłowych – w pełni dostosowując się do konwencjonalnych możliwości obróbki i rzeczywistych potrzeb klienta. Tolerancja skoku gwintu wewnętrznego mosiężnej płytki sześciokątnej była kontrolowana w zakresie ±0,03 mm, co zapewnia ścisłe, ale gładkie dopasowanie z pasującymi śrubami i zapobiega zacieraniu się lub zużyciu gwintu podczas montażu i demontażu. Tolerancję wymiaru zewnętrznego sześciokąta kontrolowano w zakresie ±0,04 mm, co umożliwiło łatwą instalację mosiężnej wkładki sześciokątnej w plastikowych lub aluminiowych otworach montażowych klienta bez konieczności montażu na siłę.

Szczelinowa konstrukcja mosiężnej płytki sześciokątnej, kluczowa cecha wymagana przez klienta, została również precyzyjnie obrobiona dzięki możliwościom oprzyrządowania na żywo firmy Swiss tokarskiej. Tolerancję szerokości i głębokości szczeliny kontrolowano w zakresie ±0,05 mm, co zapewniło idealne dopasowanie szczeliny do elementów zamykających klienta, co zwiększyło skuteczność wkładki zapobiegającej poluzowaniu się pod wpływem wibracji – co jest krytycznym wymogiem w przypadku sprzętu elektronicznego pracującego w sposób ciągły. Mosiężna wkładka sześciokątna została również poddana pełnemu gratowaniu po obróbce, usuwając ostre krawędzie, aby uniknąć uszkodzenia współpracujących części klienta i poprawić bezpieczeństwo instalacji.

Przed dostawą każda mosiężna wkładka sześciokątna została poddana rygorystycznej kontroli jakości, obejmującej weryfikację skoku gwintu, pomiar wymiarów i konwencjonalne badanie wytrzymałości na wyciąganie. W przypadku tej małej mosiężnej wkładki siła wyciągania stabilnie osiągnęła 80-120 N, w pełni spełniając wymagania standardu przemysłowego klienta wynoszące 70 N i zapewniając, że wkładka pozostaje mocna i stabilna podczas codziennej pracy sprzętu. Wszystkie dane z kontroli zostały zarchiwizowane w celu zapewnienia identyfikowalności, zapewniając stałą jakość w całej partii mosiężnej płytki sześciokątnej.

W połowie listopada 2025 r. firma GRANDIND® dostarczyła klientowi pierwszą partię 20000 zestawów mosiężnych wkładek sześciokątnych. Zespół montażowy klienta poinformował, że mosiężna wkładka sześciokątna jest łatwa w montażu, ma gładkie gwinty, które nie uszkadzają śrub, a konstrukcja ze szczelinami skutecznie zapobiega poluzowaniu. Zespół techniczny GRANDIND® zapewnił również proste wskazówki dotyczące montażu, zalecając konwencjonalne metody wkładania ciepła w celu poprawy połączenia mosiężnej wkładki sześciokątnej z plastikowymi elementami klienta, dodatkowo stabilizując wydajność wyciągania.

Po długotrwałym, ciągłym użytkowaniu i dalszym śledzeniu mosiężna wkładka sześciokątna w pełni rozwiązała problemy klienta. Mosiężna wkładka sześciokątna nie wykazywała widocznego zużycia ani poluzowania gwintu po wielokrotnym montażu i demontażu, a jej wytrzymałość na wyciąganie pozostała stabilna. Częstotliwość konserwacji złączy elektrycznych przez klienta spadła o prawie 70%, reklamacje klientów związane z luźnymi wkładkami zostały całkowicie wyeliminowane, a ogólna wydajność montażu linii produkcyjnej stale się poprawiała.

Kierownik produkcji u klienta skomentował: "Mosiężna płytka sześciokątna szczelinowa dostarczona przez GRANDIND® jest bardzo niezawodna. Gwinty są gładkie i spójne, montaż jest łatwy i nie ma już problemów ze zużyciem gwintu ani luzami. Szwajcarski proces toczenia zapewnia stabilną jakość partii, a każda płytka spełnia nasze wymagania dotyczące rysunku - właśnie tego potrzebujemy do masowej produkcji. "

Mosiężna wkładka sześciokątna jest szeroko stosowanym precyzyjnym łącznikiem, szczególnie w sprzęcie elektronicznym, komponentach samochodowych, instalacjach wodno-kanalizacyjnych i maszynach przemysłowych. Kluczem do zapewnienia wydajności płytki jest precyzja obróbki i stabilność procesu, a nie skomplikowana konstrukcja. GRANDIND® koncentruje się na praktycznych możliwościach obróbki, ściśle przestrzegając rysunków klienta, aby wyprodukować wysokiej jakości płytki mosiężne za pomocą szwajcarskiej technologii toczenia, rozwiązując rzeczywiste problemy klientów związane z montażem i wydajnością.

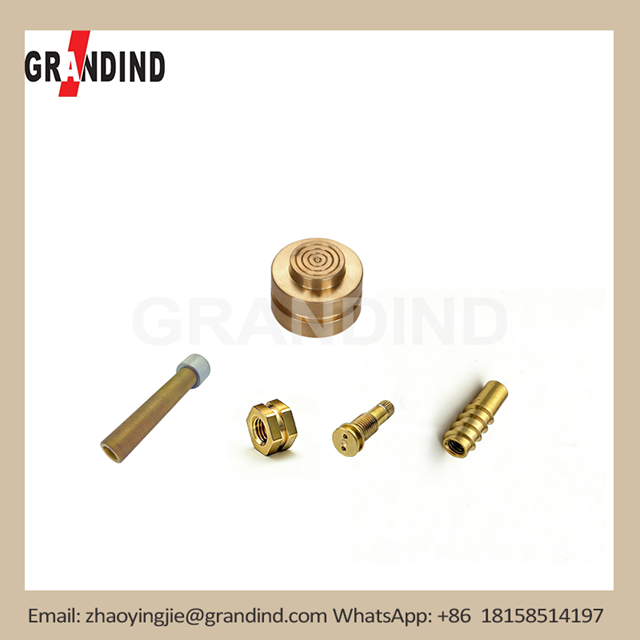

Klienci potrzebujący niestandardowych wkładek mosiężnych lub innych precyzyjnie obrobionych elementów mosiężnych mogą zapoznać się ze szczegółami produktów i przykładami zastosowań na oficjalnej stronie GRANDIND®. GRANDIND® umożliwia pełne dostosowanie mosiężnej wkładki sześciokątnej z rowkiem zgodnie z rysunkami klienta, w tym rozmiarem gwintu, wymiarem sześciokątnym, szerokością szczeliny i całkowitą wysokością, aby dopasować je do konkretnych wymagań aplikacji.

Jako producent obróbki precyzyjnej posiadający certyfikat ISO9001, GRANDIND® ma bogate doświadczenie w szwajcarskiej produkcji elementów tokarskich i mosiężnych. Fabryka wyposażona jest w zaawansowany szwajcarski sprzęt tokarski oraz profesjonalny zespół kontroli jakości, obsługujący zarówno zamówienia na prototypy w małych partiach, jak i masową produkcję na dużą skalę. Mosiężna wkładka sześciokątna szczelinowa (GI-CNC-CP-001) została powszechnie uznana przez klientów na całym świecie ze względu na stabilną jakość, niezawodne działanie i konkurencyjną cenę.
